Kessel Linearis Compact odpływ prysznicowy 750mm, ruszt srebrny lub do wypełnienia płytką 45600.63M

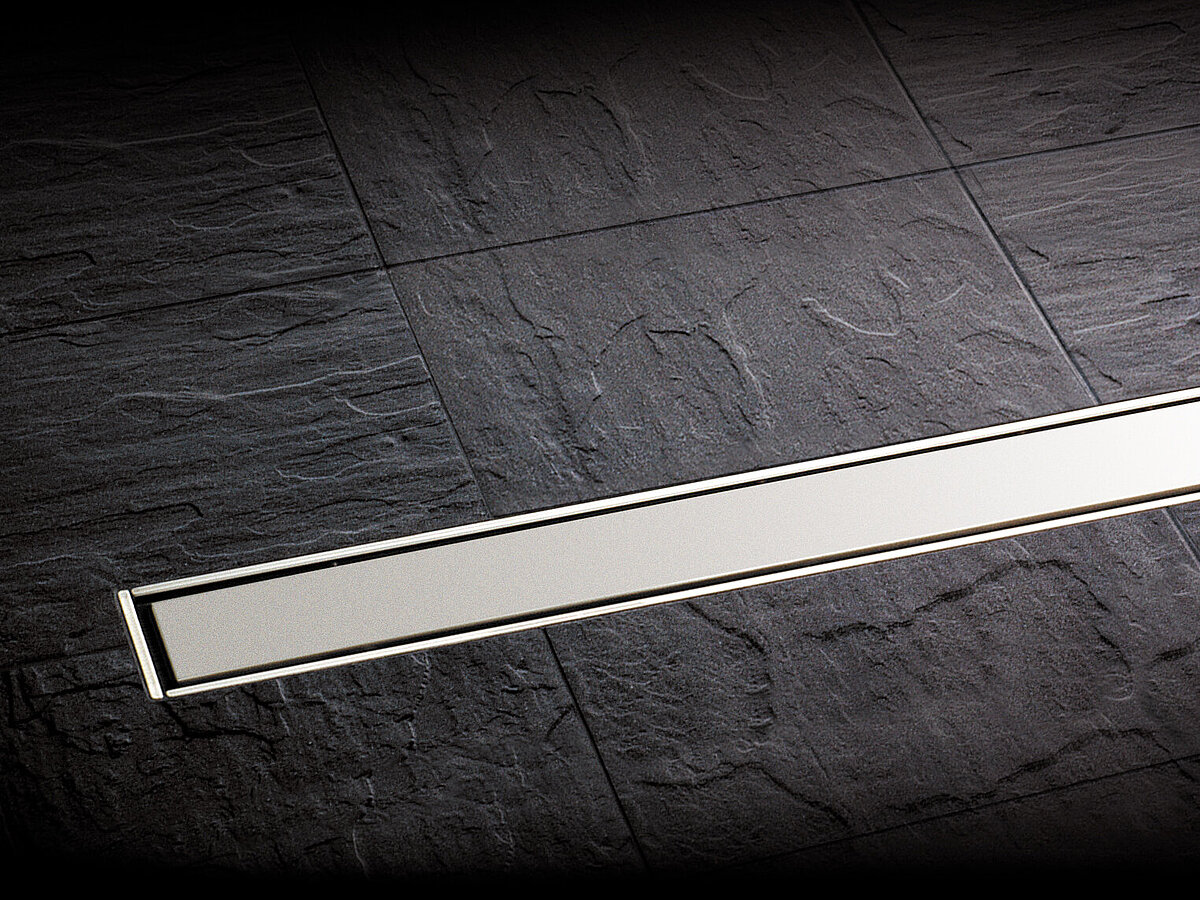

Odwracana wkładka daje dwa sposoby wykończenia. Po jednej stronie widoczna jest powierzchnia ze szczotkowanej stali nierdzewnej. Po obróceniu element tworzy korytko, w które można wkleić materiał posadzkowy, aby ograniczyć widoczność odpływu.

Rama i pokrywa są wykonane ze stali nierdzewnej 1.4301. Producent podaje maksymalną wysokość wykończenia podłogi 15 mm. Rodzaj kleju i sposób przygotowania wkładki należy dobrać do zastosowanej płytki oraz instrukcji montażu.

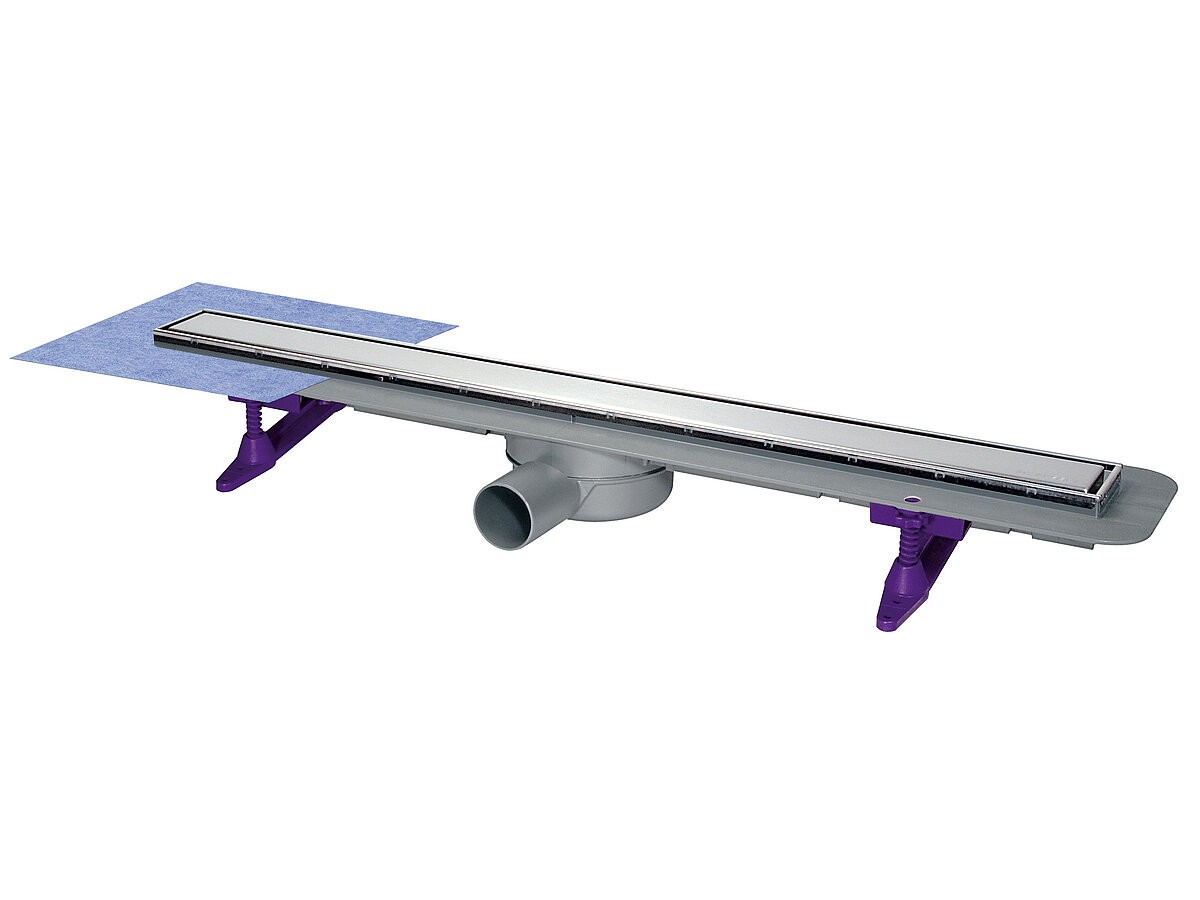

Mata jest fabrycznie połączona z nasadą odpływu. Jej zadaniem jest utworzenie kontrolowanego przejścia między korpusem a hydroizolacją wykonywaną pod płytkami. To jeden z kluczowych punktów całej strefy prysznicowej.

Według danych KESSEL rozwiązanie odpowiada wymaganiom DIN 18534 i może być stosowane do klasy oddziaływania wody do W3-I włącznie. Nie zwalnia to z wykonania kompletnej hydroizolacji zgodnie z dokumentacją systemu chemii budowlanej.

W dołączonym syfonie pozostaje warstwa wody o wysokości 22 mm. Tworzy ona barierę ograniczającą przedostawanie się zapachów z kanalizacji do łazienki. Warunkiem działania jest obecność wody w syfonie.

Odpływ odprowadza 0,5 l/s bez nadpiętrzenia, 0,6 l/s przy nadpiętrzeniu 10 mm i 0,7 l/s przy 20 mm. Do doboru natrysku najbezpieczniej przyjmować wartość bez nadpiętrzenia i zachować rezerwę na warunki rzeczywiste.

Końcowa wydajność całej instalacji zależy również od spadku rury, długości podejścia, liczby zmian kierunku, prawidłowego montażu oraz regularnego czyszczenia syfonu.

Oznaczenie 750 mm dotyczy długości widocznej ramy odpływu. Cały element montażowy ma długość zewnętrzną 815 mm i szerokość 191 mm. Te większe wymiary trzeba uwzględnić przy przygotowaniu wnęki w posadzce.

Zakres głębokości zabudowy wynosi 80–140 mm. Jeszcze przed wykonaniem wylewki należy sprawdzić dostępne warstwy podłogi, potrzebny spadek podejścia DN 50 i docelowy poziom płytek.

Odpływ jest przeznaczony do liniowego odwadniania wewnątrz budynków. Korpus z ABS ma jeden boczny wylot DN 50. Posadzka musi zostać uformowana ze spadkiem prowadzącym wodę do korytka, a odpływ powinien być stabilnie osadzony i wypoziomowany.

Klasa obciążenia K 3 według EN 1253-1 odpowiada typowemu zastosowaniu w strefie prysznicowej dla ruchu pieszego. Nie jest to odwodnienie przeznaczone do ruchu pojazdów.

Opcjonalnie dostępne są m.in. nóżki montażowe KESSEL 680669, element wygłuszający 48630 oraz sitko na włosy 48800. Akcesoria te nie są wymienione przez producenta jako standardowe elementy zestawu 45600.63M.
